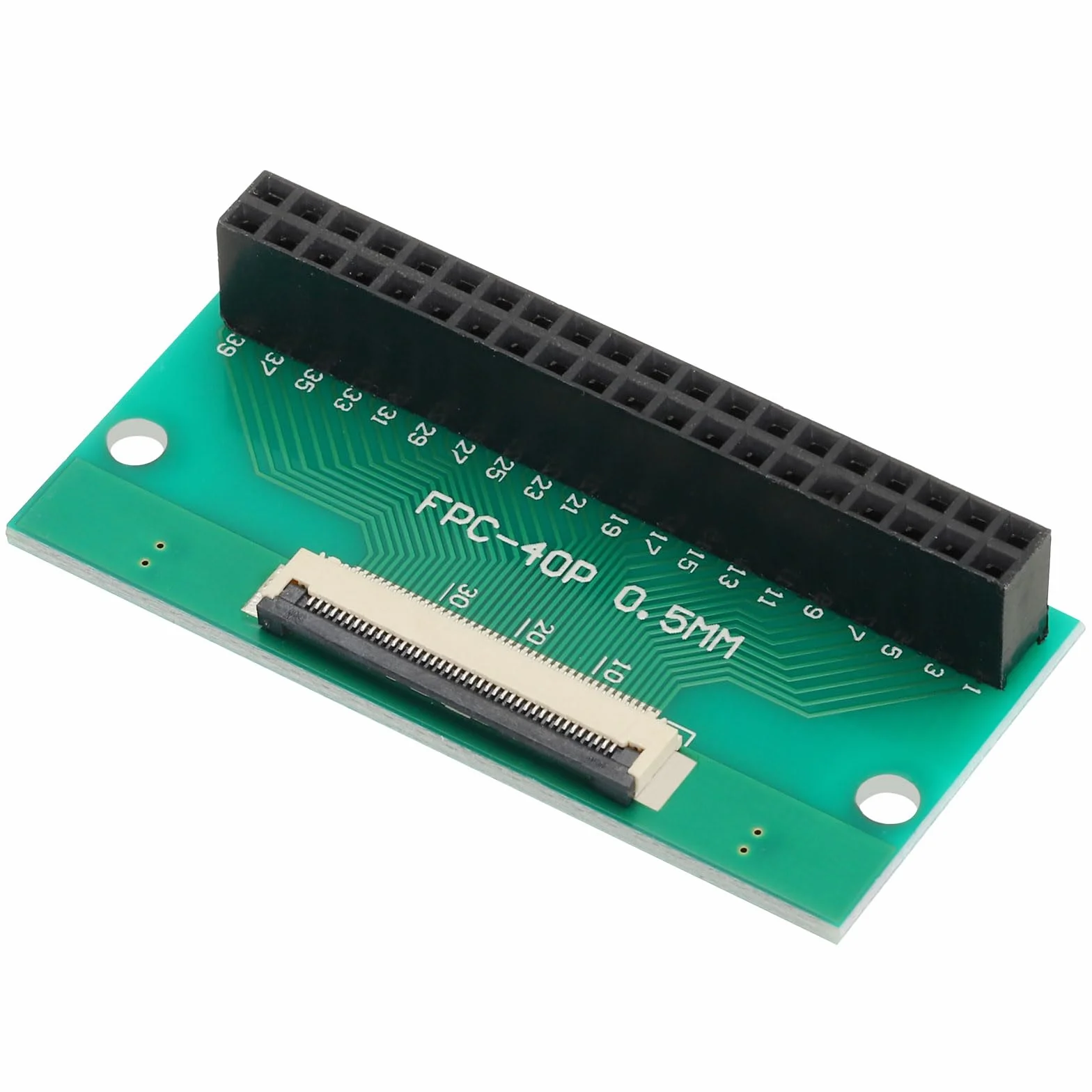

QUARKZMAN FFC FPC Connector Board 40 pinów, 0,5 mm, 2,54 mm na 1,0 mm, 2,54 mm, PCB, płyta konwerterowa do odtwarzaczy DVD, aparatów cyfrowych, laptopów

Marka: QUARKZMAN
Liczba przewodów: 40
Liczba produktów: 1
Producent: QUARKZMAN
Liczba jednostek: 1.0 sztuk

- Złącza FFC/FPC są używane do łączenia elastycznych kabli lub elastycznych płytek drukowanych w urządzeniach elektronicznych, aby zapewnić niezawodne połączenie elektryczne i mechaniczne mocowanie. Nadają się do zastosowań, które wymagają dużej elastyczności i kompaktowej konstrukcji. Stosowany głównie w różnych produktach komunikacji cyfrowej, przenośnych produktach elektronicznych, komputerowych urządzeniach peryferyjnych.

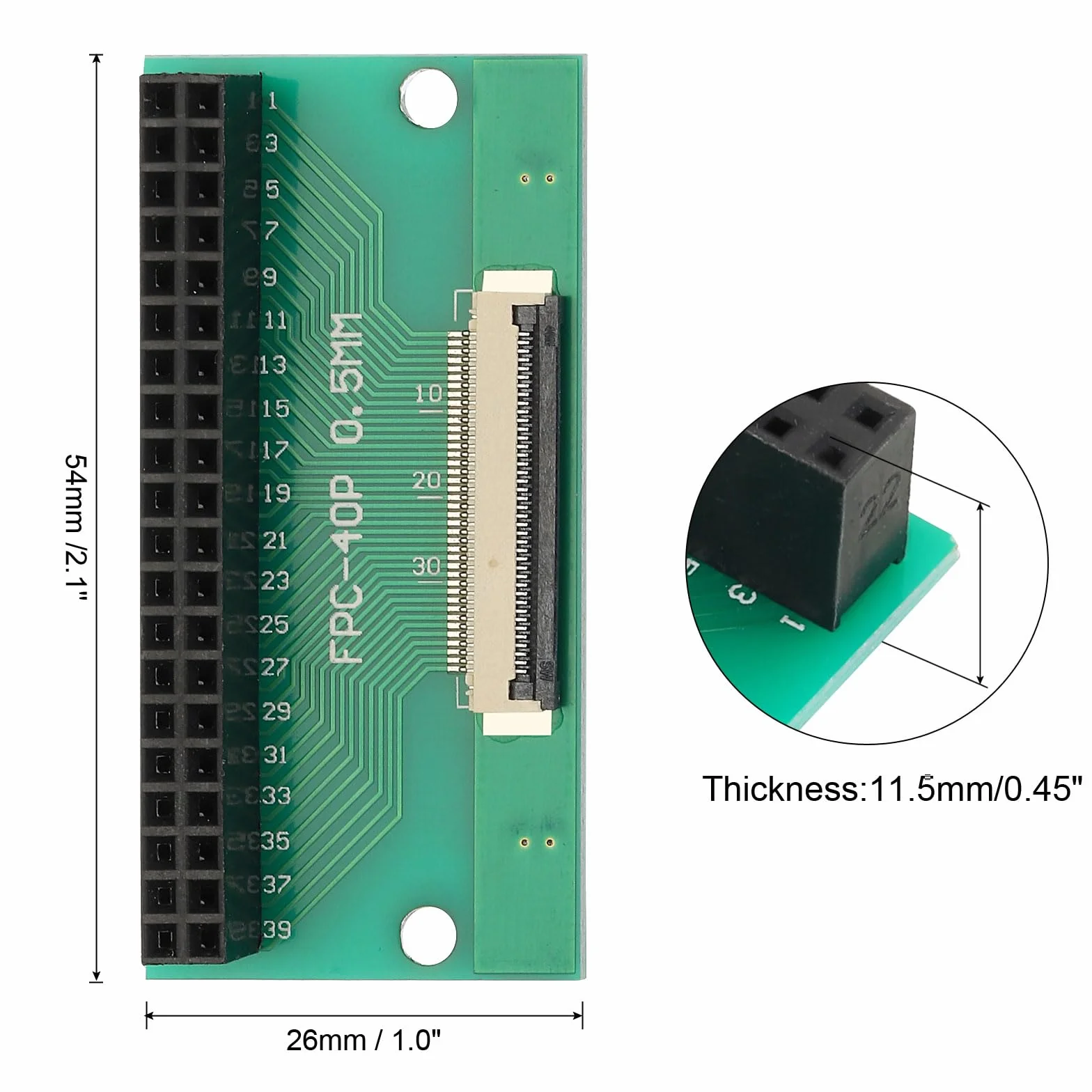

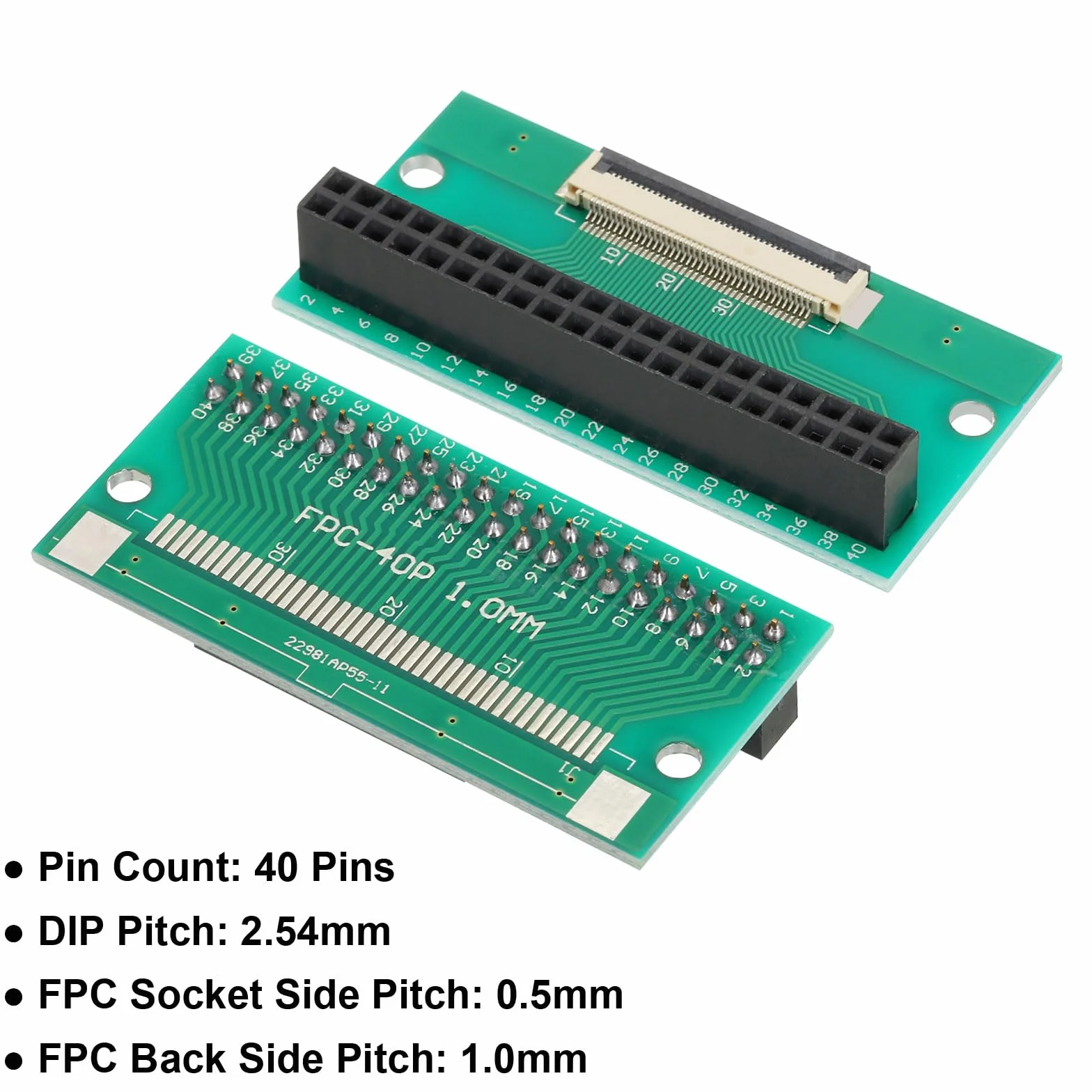

- Podwójna płytka z pojedynczym złączem płaskiego kabla; 40 pinów; Strona złącza z odstępem 0,5 mm i tylna strona z odstępem 1,0 mm do DIP 2,54 mm; Całkowity rozmiar: 54x26x11,5 mm / 2,1x1,0x0,45 cala (D*S*W)

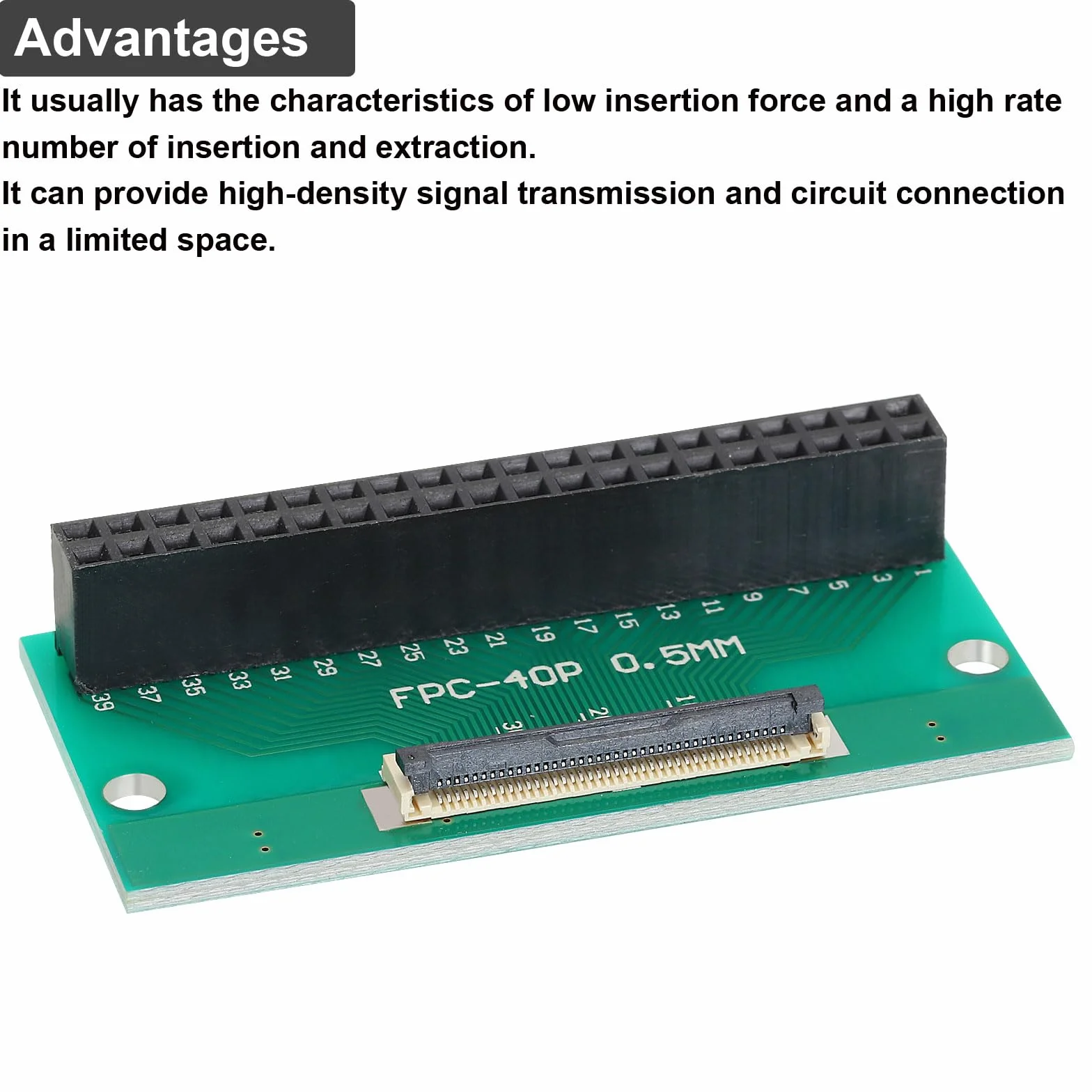

- 1. Zwykle charakteryzuje się niewielką siłą wstawiania i dużą liczbą operacji wstawiania i wyciągania. 2. Może zapewnić przekazywanie sygnału o wysokiej gęstości i połączenie obwodów w ograniczonym miejscu.
- 1. Podnieś czarny interfejs; 2. Podłącz płaski kabel (nie wchodzi w zakres dostawy); 3. Przetestuj, aby zakończyć.
- Wszystkie wymienione wyżej wymiary są mierzone ręcznie. Dopuszczalny margines błędu wynosi +/- 0,1 cala.
